נושא: הכנת מפת תיעוד רכיבה מקבצי GPX - בגוגל מפות

רד לסוף השרשור
facebook
נכתב ב - 23/06/2021 17:13:44
תאריך הצטרפות
09/05/2010
נושאים
138
תגובות
1538
יש הרבה אפליקציות שאפשר להכניס למפות שלהם   קבצי GPX  של מסלולים עבור תיעוד ...

כללי - גוגל מפות היא המפה הכי מעודכנת מבחינת תשתיות כבישים ובנינים בארץ ובכל העולם
כידוע גוגל  חברת ענק  ויש להם תקציב לעדכן  גם את  מפות גוגל ( מפות גוגל הם בשימוש ללא תשלום)
(בכל שאר האפליקציות המפות לא  מעודכנות לגבי תשתיות ובינוי - מראות מצב 2014-2018)

בנושא טעינת קבצי GPX מרכיבה בודדת או מרכיבות המשכיות , או יום אחרי יום וכו' ...
התיעד במפות גוגל  פחות נגיש  ממפות אחרות שמאפשרות לטעון GPX ...
בגוגל דרוש הרשאה לחשבון - כלומר במידה ואין צריך לפתוח חשבון בגוגל לעביר פרטים ומייל וכו'...

אבל כאשר יודעים את השיטה - זה תהליך פשוט ומהיר מאוד – אמין ומדויק ביחס לכל האפליקציות ...
היתרון של גוגל מפות חוץ מעדכונים שוטפים  - טעינת קבצי GPX למסלולים  במפוה מכל מדינות העולם
בנוסף ניתן לשלוח ליצוא את כל קטעי המפות ביחד בקובץ KML שמראה את כל המסלולים שנטענו במפה...
קבצי הGPX שנטענו בגוגל מפות יראו נתונים סטטיסטיים שחושבו מנתונים מיובאים מהקבצי ה GPX  כמו :

תאריך הרכיבה , השעה , התחלה וסיום ...
מרחק הרכיבה :
משך הרכיבה  :
מהירות ממוצעת לרכיבה :
גובה מינימלי  במסלול :
גובה מקסימלי במסלול :
סה"כ טיפוס ...
סה"כ ירידה ...
כולל אפשרות לעריכה ויזואלית לפי אפיון צבעים ועובי קו המסלול   עבור כל מסלול בנפרד  ...

אני מצרף לינק למפה  ( כדי לפתוח את המפה  דרוש הרשאה מגוגל )
https://www.google.com/maps/d/edit?hl=iw&hl=iw&mid=1-SGMq_UYLg4L6fW02PuAJXn8kQyckTQP&ll=32.46145997972877%2C34.97456224375174&z=14

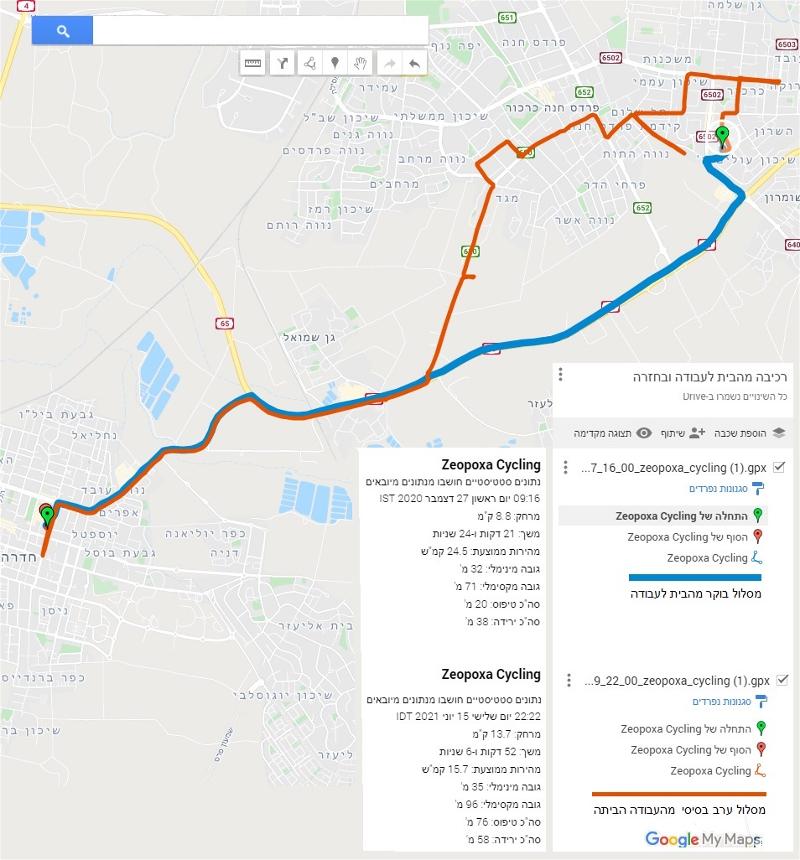

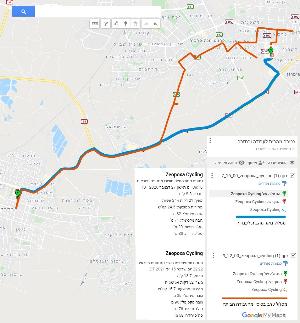

מצורף  גם תמונה אך זה נראה  עבור אלו שאין להם הרשאה בגוגל ...
בשלב זה אני מראה דוגמה פשוטה לטעינת 2 קבצי GPX (רכיבה שלי יומית מהבית לעבודה ובחזרה )...
הרכיבות לעבודה הנ"ל הם באופני זנב קשיח בגלל מצב הכביש שולים עם דרדרת והרבה לכלוך ...
(באופני כביש טובות המהירות הרבה יותר גבוהה אבל יש ריבוי בפנצ'רים )...

בהמשך נראה מצבים יותר מורכבים - כולל טעינה של הרבה קבצים לפי סדר רכיבה ...
כולל  הסבר מסודר על התהליך לטעינת קבצי GPX בתוך גוגל מפות ...

אריה סדובניק



חיים בשביל לרכב רוכבים בשביל לחיות
נכתב ב - 24/06/2021 17:46:20
תאריך הצטרפות
09/05/2010
נושאים
138
תגובות
1538
בהמשך לפוסט קודם אני מצרף  לינק למפות גוגל  מורכבת יותר הכולל טעינת 7 קבצי GPX

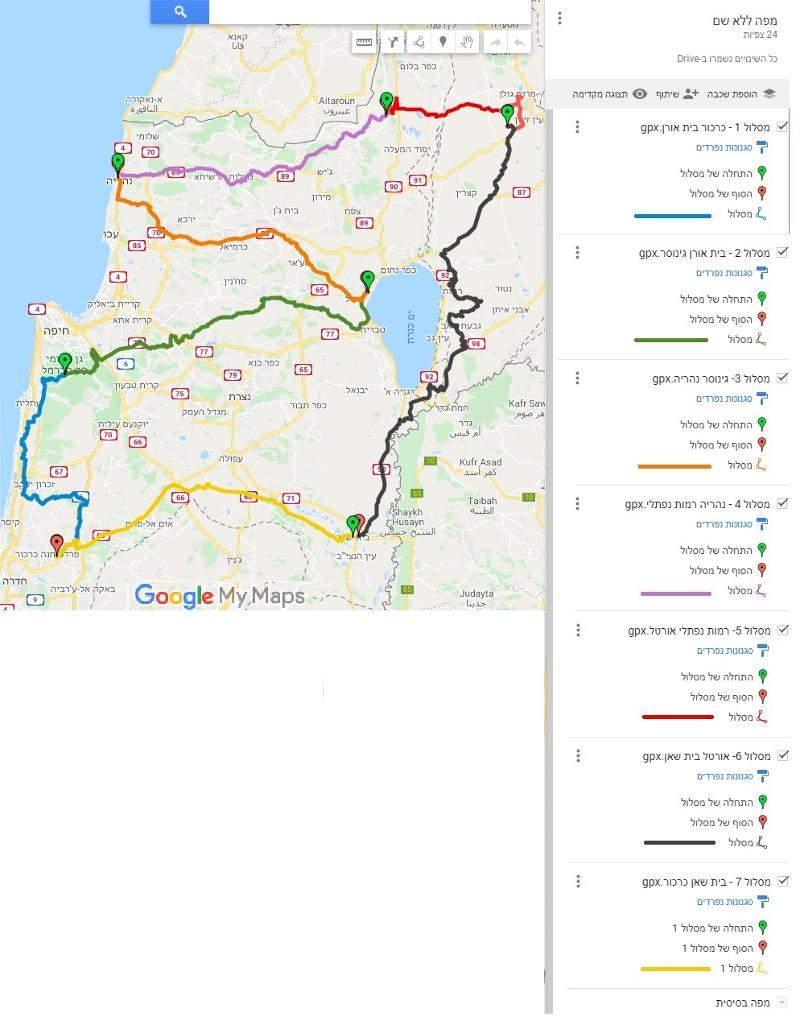

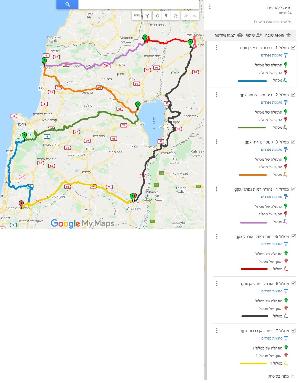

לאחר עריכה גרפית בגוגל מפות בהתאם - כך נראית המפה  עם המסלולים כולל הנתונים
כדי לפתוח את הלינק דרוש הרשאה בגוגל , ( או פתיחת חשבון בגוגל )

https://www.google.com/maps/d/edit?hl=iw&hl=iw&mid=1II64s8yiirCmAIXeeCDEdRiskfwJv5Of&ll=32.865278259625036%2C35.67715601562497&z=10


את כל קטעי המפה 7 המסלולים ביחד אפשר לשלוח ליצוא בגוגל מפות  ששומר את את כולם ביחדבקובץ KML

מצורף  גם תמונה אך זה נראה  עבור אלו שאין להם הרשאה בגוגל ....

------------------------------------------------------------------------------------------------------------

אפליקציית
Israel Hiking Map מתאימה  רק למדינת ישראל
מצורף לניק לטעינת 7 הקבצי הGPX  כמו בגוגל מפות
כולל עריכה גרפית באפליקציה בהתאם - כך נראית המפה  עם המסלולים כולל הנתונים
https://israelhiking.osm.org.il/share/aDsFw6lpwh

על  שילוב 7 הקבצים במפה באפליקצית  Israel Hiking Map  כתבתי גם בפוסט אחר בגרופי ....


היתרון של גוגל מפות זה עובד בכל מדינות העולם  כלומר כל תיעוד של קבצי GPX  ממסלולי רכיבה
שנעשה בכל מדינה בעולם ניתן לטעון  לפי סדר בקלות ובמהירות בגוגל מפות  ולקבל מסלול מושלם...


אריה סדובניק



חיים בשביל לרכב רוכבים בשביל לחיות
נכתב ב - 01/07/2021 15:46:21
תאריך הצטרפות
09/05/2010
נושאים
138
תגובות
1538
בהמשך לנושא תיעוד טעינת קבצים בגוגל מפות
בעיקרון יש 2 אופציות בגוגל מפות לבדיקת נתונים לרכיבה מקבצי -
GPX  או דומים שווה ערך ...

אופציה  הגלויה  היא המצב הסטנדרטית - לאחר טעינה -GPX מראה נתונים כללים לרכיבה  כמו :
תאריך, זמן התחלה וסיום , גבהים מינימום , מקסימום , גובה מצטבר  ,מהירות  ממוצעת ...

האופציה הסמויה  , לא מיועדת רק לרכיבות וההסבר מורכב מדי לפורום ...
בכללי מיועדת  למעקב וגם לבדיקת הוכחות לצרכים שונים  עבור גורמים אחרים לא נפרט בנושא ...
זה כמו טכוגרף מראה מידע תרשימי מנתוני הקובץ הסמויים והופך אותם למצב ויזואלי  ...
אבל בהקשר לרכיבה  האופציה הנ"ל יכולה לנתח נתונים מקובץ ה -GPX על מצב ואופי הרכיבה כמו :
מהירות מינימום , מקסימום ,נקודות העצירה / הפסקה בנקודת הזמן  ומשך זמן העצירות ההפסקות ...
כולל עוד פרמטרים ...

מצורף הסבר לאופציה הגלויה  קצת מורכב ביחס לאפליקציות אחרות אבל הרבה יותר מדויק ואמין
גוגל זה המפה  המעודכנת ביותר מבחינת תשתיות ובינוי  אבל לגבי שבילים בשטח היא קצת אנמית

אופן טעינת קבצי GPX

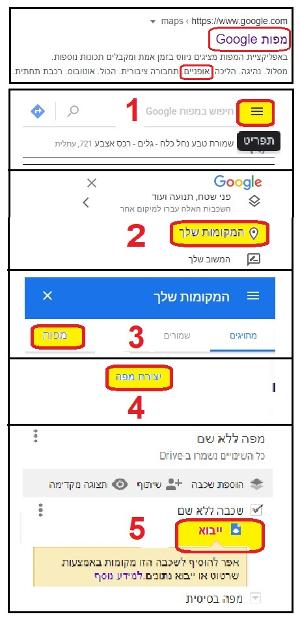

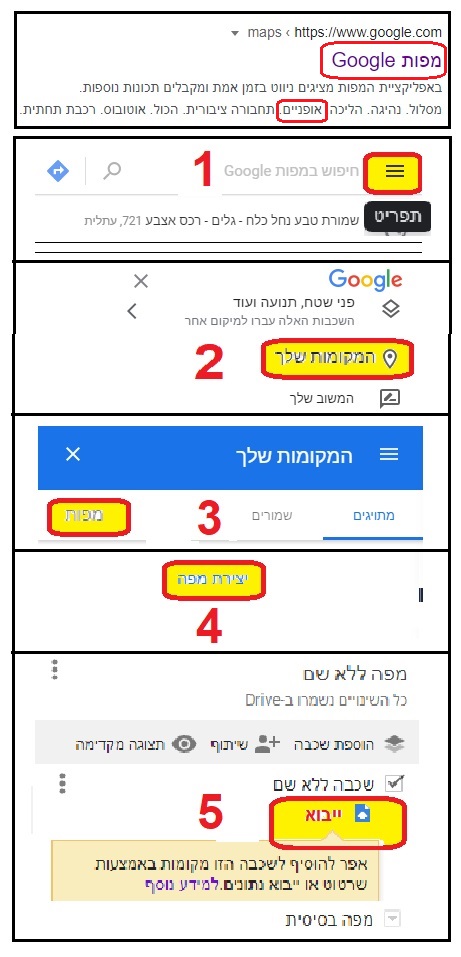

פותחים מפות גוגל  - בתמונה המצורפת יש הסבר לפי שלבים לאופציה הגלויה הסטנדרטית ...

אריה סדובניק



חיים בשביל לרכב רוכבים בשביל לחיות
נכתב ב - 08/07/2021 14:13:13
תאריך הצטרפות
09/05/2010
נושאים
138
תגובות
1538

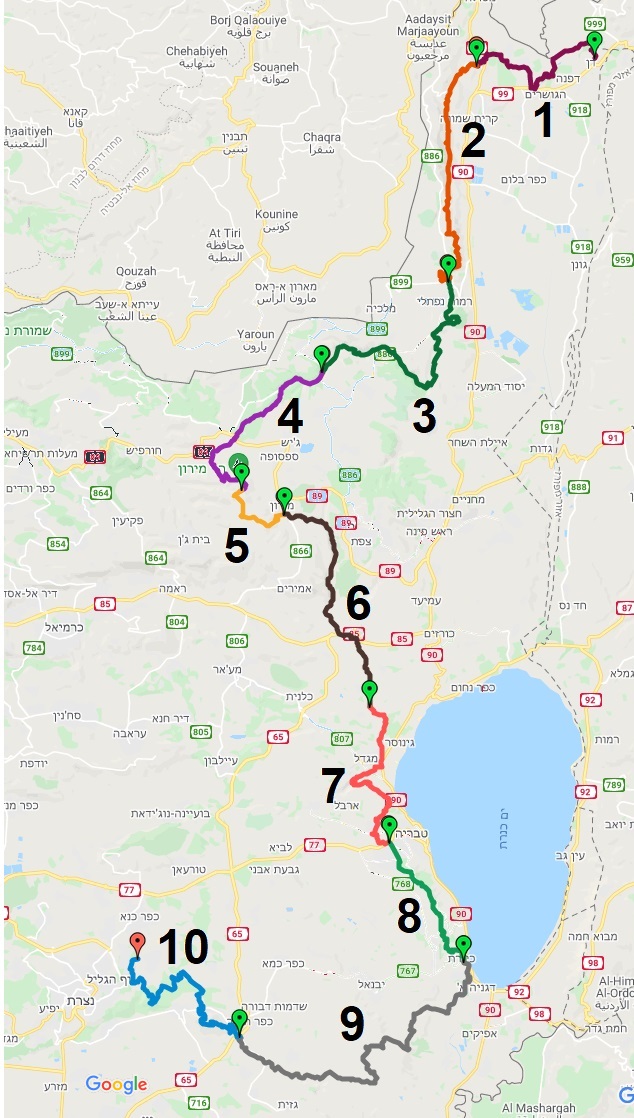

מצורף דוגמה בגוגל מפות  לחיבור 10 קטעי   GPX
10 הקטעים הנ"ל הם חלק ממסלול  שביל ישראל הצפוני ...
(זה עוד דוגמה אך מחברים קובץ אחרי קובץ כמו יום אחרי יום ומקבלם מסלול לפי טווח )...
את הקבצי GPX של שביל ישראל הורדתי מאתר 4X4 שביל ישראל לאחר הבדיקה שלי בגוגל מפות
זה לא קבצי תיעוד הליכה בשביל  אלה קבצי תכנון ועריכה - נתוני הזמן והמהירות לא תאמים הליכה
זה גם לא מתאם למהירות של רכב שטח 4X4 - לא יודע איזה אפליקציה יצרה את קבצי הGPX הנ"ל

לאחר הטעינה בגוגל מפות עושים עריכה ויזואלית  לפי  צבע לכל קטע ...
במפה לכל קטע יש את הנתונים :
אורך הקטע , גובה התחלה וסוף  כולל קואורדינטות , גובה עולה ויורד,  וכו' ...
מצורף לניק לנ"ל  אבל דורש הרשאה / חשבון בגוגל ...
https://www.google.com/maps/d/edit?hl=iw&hl=iw&mid=1BFOoDGHTtaBW0wYErn0fQr53JhPDAsmt&ll=33.13332215989702%2C35.92117280853771&z=10

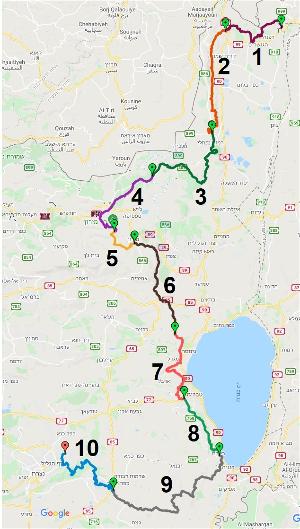

לאלו שאין הרשאה  בגוגל - מצורף רק תמונה להמחשת הקטעים במפה ללא הנתונים לכל קטע
בגוגל מפות יוצרים קובץ
KML הקולט  את כל 10 הקטעים ביחד ...
את קובץ הKML  אפשר לטעון לכל אפליקציה שמזהה אותו כמו  אפליקציה
Israel Hiking Map ...
באפליקציה
Israel Hiking Map  טוענים את הקובץ KML
זו התוצאה שמקבלים קטעי מפות כולל הנתונים והפרדת צבעים ויזואלית
מצורף לינק...
https://israelhiking.osm.org.il/share/fqCyTQw8nN

בתוך האפליקציה – במסלולים – מפות - שכבות , ניתן לשלוט על הסדר ולראות את הנתונים בגרף לכל קטע  ...
היתרון לצורך תיעוד בקובץ KML  זה קובץ אחד שקולט את כל קבצי ה GPX

במצב של ניווט למען הפשטות עדיף להשתמש בקבצי GPX ולפתוח אחד אחד בהתאם לצורך ...

אריה סדובניק



חיים בשביל לרכב רוכבים בשביל לחיות
נכתב ב - 14/07/2021 12:35:09
תאריך הצטרפות
09/05/2010
נושאים
138
תגובות
1538
בנושא תיעוד טעינת קבצי --GPX  בגוגל מפות
נראה דוגמה על קצה המזלג מהאופציה הסמויה  שהוסבר בכללי בתגובה מ 01/07/2021

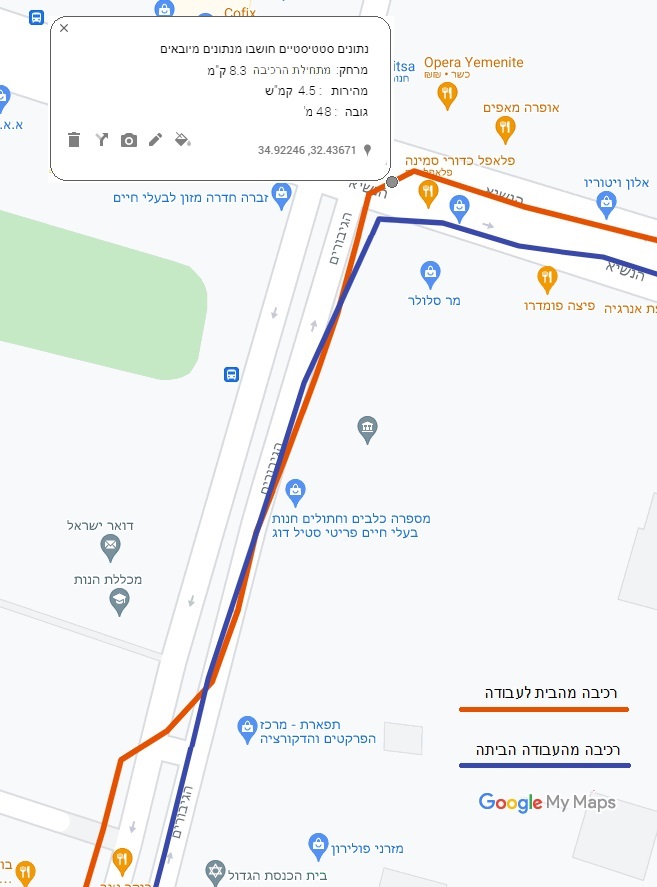

מצורף צילום הגדלה לקטע רכיבה שלי מהבית לעבודה  הלוך ושוב...
הקטע מתייחס לנתונים לגבי פניה בהלוך מרחוב הנשיא בחדרה לרחוב הגיבורים
רואים את הנתיב הרכיבה עובר מהכביש דרך מעבר החציה  למדרכה בצד הנגדי
הקו הכתום זה מהבית לעבודה
 --------------
הקו הכחול זה מעבודה הביתה   --------------

בנגיעה בנקודת  מעבר החציה יש נתונים למהירות בנקודת הנגיעה ,מיקום קואורדינטות , גובה היחסי  וכו'...
נתון המהירות במעבר החציה היה כ 4.5 קמ"ש - כאשר נתון הרכיבה בהלוך כמעט 25 קמ"ש  ממוצע ...

דרך טעינת קובץ -GPX  גוגל מפות יכול לזהות כל צעד ושעל בנעשה בדרך ...

אריה סדובניק



חיים בשביל לרכב רוכבים בשביל לחיות
נכתב ב - 22/07/2021 10:56:18
תאריך הצטרפות
09/05/2010
נושאים
138
תגובות
1538
בהמשך לתיעוד ובדיקת מסלולים  אני כותב את התגובה הזו ברגשות  מעורבים
אני עושה שימוש  בטריילז  לניווט בשטח  אבל דרך קבצי GPX תיעוד הקלטות רכיבה שקבלתי ...

בדקתי בטריילז הרבה  מסלולים מובנים שמופעים באפליקציה  באזורים בארץ  בדרום , בצפון  ובמרכז .
טריילז נינעל על מסלולים בהתאם  לאזור  שנמצאים ...
כל המסלולים הם לא GPX תיעוד הקלטה אלה  לצערי הם לפי תכנון רכיבה  שמועד התכנון גם לא ידוע

הדרך שלי לבדוק היא להוריד מטריילד בסמרטפון למחשב קובץ GPX מהמסלולים המובנים
בנוסף התבקשתי בפרטי לשתף הסביר אך לחלץ קבצי GPX מטריילז למחשב

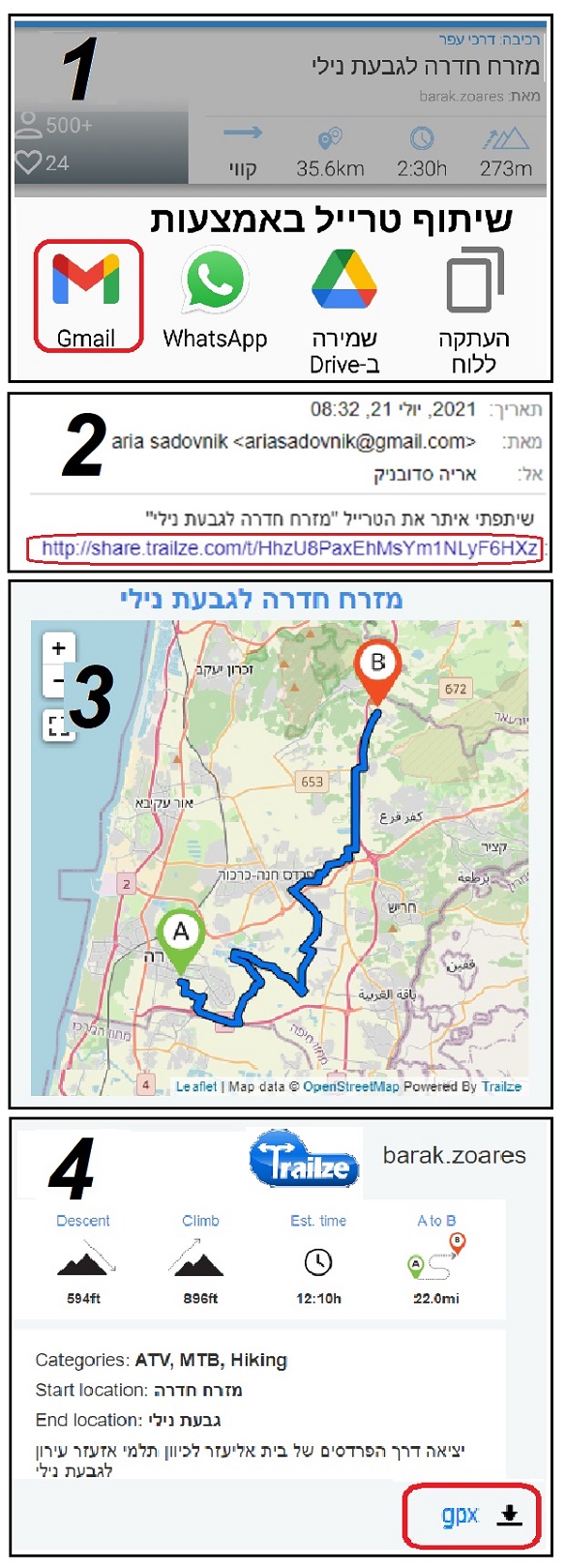

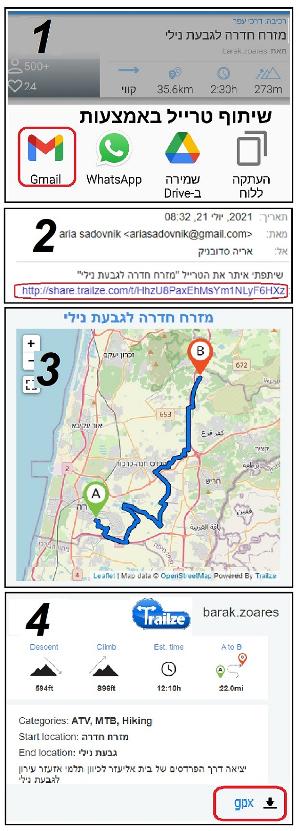

מצורף תמונה להמחשה - ממסלול דוגמה - הורדה לפי סדר הפעולות 1, 2 , 3 , 4 ...
זה השיטה שלי אך מורדים  מטריילז בסלולרי דרך שיתוף במייל  ,
פותחים במייל את הקישור ולוחצים על GPX הקובץ יורד לתיקה במחשב

בדיקת קובץ ה GPX בגוגל מפות בעזרת שיטה שהוסברה בתגובה מ 1.7.21
אני טוען את  ה GPX  בודק נתונים גלויים , כולל בעזרת פילטר גם נתונים סמויים  בקובץ
לפי הבדיקה אני יודע בוודאות עם זה תכנון רכיבה  שנעשה על אפליקציית מפות ...
או שנעשה בקובץ עריכה  במסלול.
או שזה קובץ  הקלטת  רכיבת אופנים .
או שזה קובץ הקלטת הליכה ברגל .
או שזה קובץ הקלטת  נסיעה ברכב .

מצורף לינק מסלולים באזור חיפה  כולם הורדו מטריילז  לצערי כולם תכנון רכיבה בלבד
לצורך פישוט הנושא  עבור הפורום לאחר הבדיקה בגוגל מפות אני יוצר קובץ KLM
טוען אותו באפליקציית
Israel Hiking Map כל קבצי ה GPX מוכנסים כולל אפיון צבעים לפי הערכה בגוגל מפות
כדי לראות ברור יותר אני מראה את המסלולים   על רקע צילום אוויר כללי ...

במסלולים - מפות - שכבות  מסלולים פרטים במופעים רשימת המסלולים לפי שמות המקור מהטריילז
זו התוצאה בלינק המצורף...

https://israelhiking.osm.org.il/share/C2LZrkyi7T
בנגיעה במסלול  עם העכבר  הוא הופך לדומיננטי  והנתונים מגרף הם ממנו ...

אריה סדובניק




חיים בשביל לרכב רוכבים בשביל לחיות
נכתב ב - 23/07/2021 17:51:42
תאריך הצטרפות
09/04/2007
נושאים
46
תגובות
72
תודה רבה לך, מועיל מאוד!
